ZXDoc 使用指南

ZXDoc 是 ZLG 提供的 windows平台上位机软件，提供can(fd)通讯，LIN通讯，DBC解析，曲线分析，UDS诊断，ECU刷写、标定等功能。

使用前准备

1. 安装对应的设备驱动。
2. 将设备连接至电脑，并在设备管理器确认设备已被系统正确识别。
3. 按照实际接线连接 CANH、CANL 与必要的终端电阻。

基础使用流程

ZXDoc 下载链接： https://manual.zlg.cn/web/#/314/12432

1. 新建/打开工程

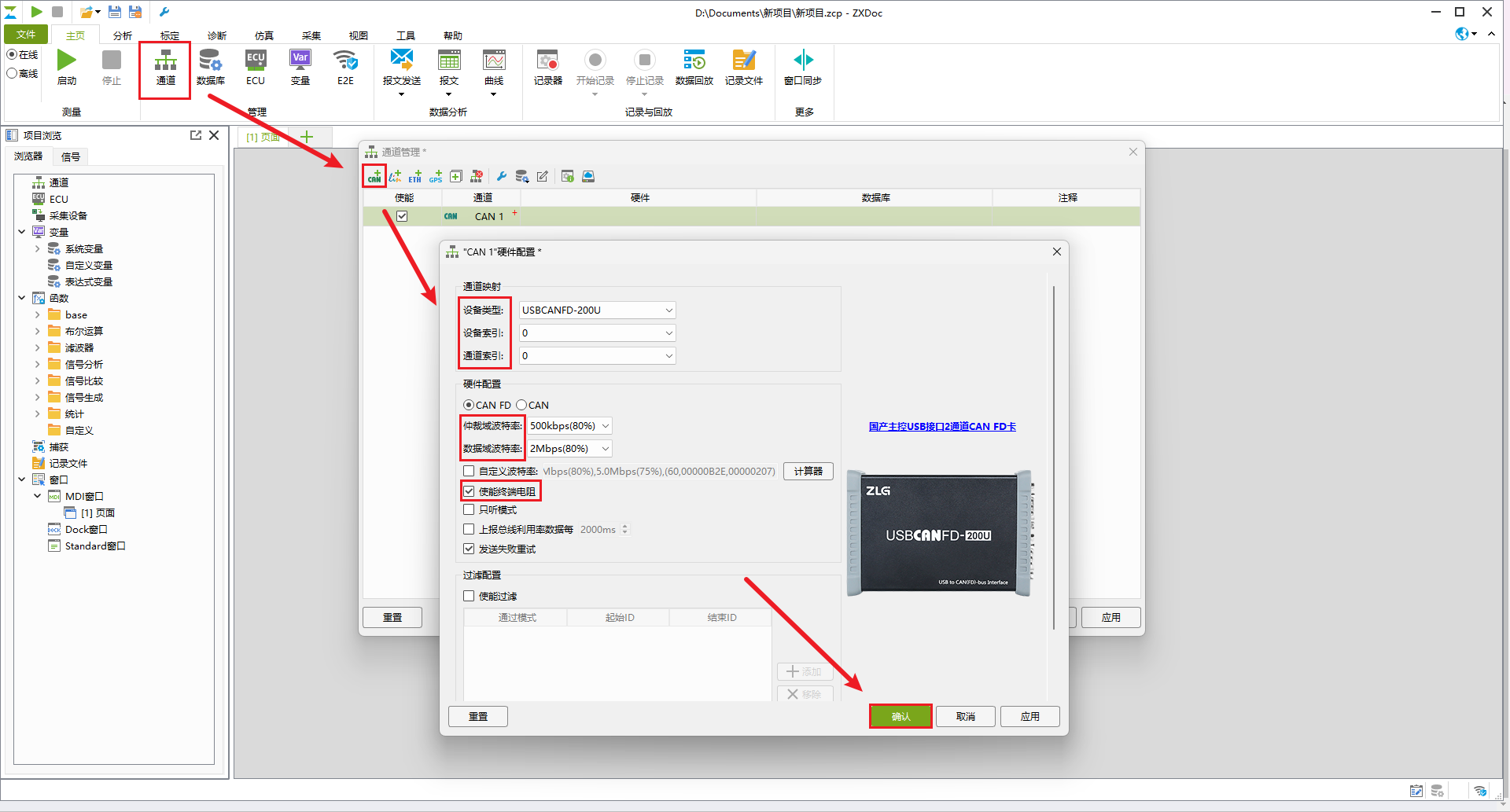

2. 配置并绑定设备通道
   • 点击【通道】。
   • 点击【CAN+】按钮。
   • 选择【设备类型】、【设备索引】和【通道索引】。
   • 选择【数据域波特率】、【仲裁域波特率】和【终端电阻】。
   • 点击【确定】。

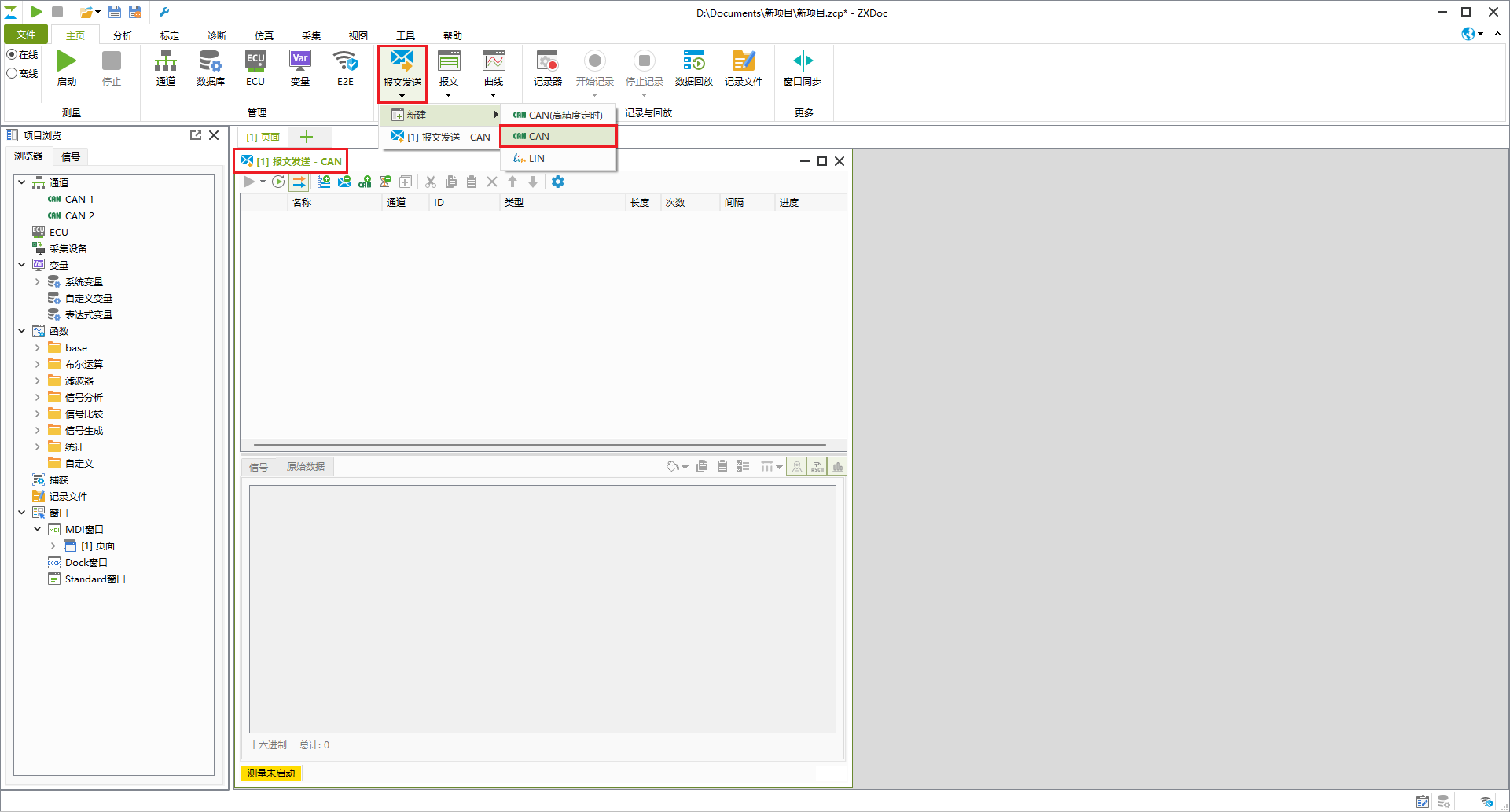

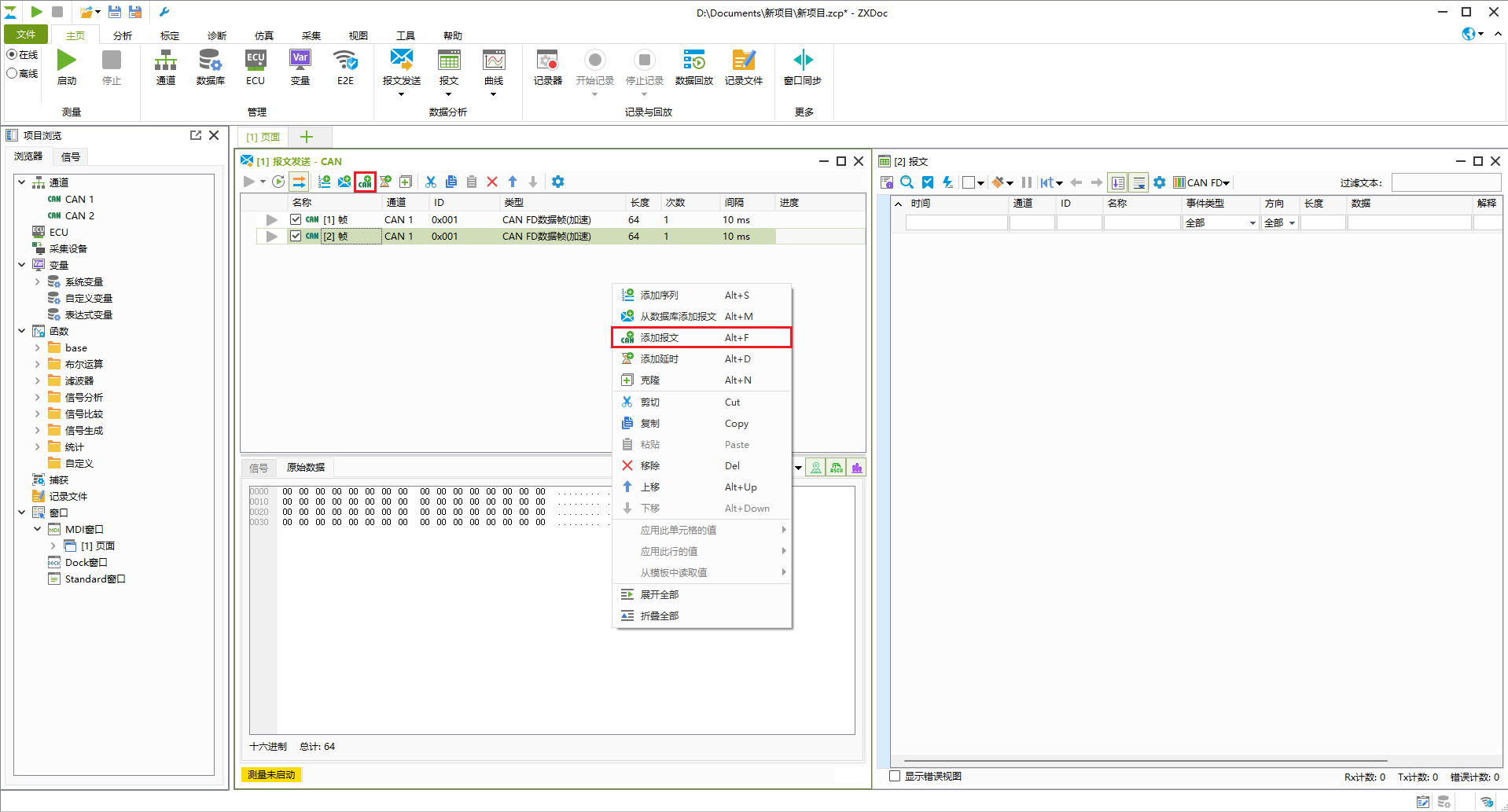

3. 在【主页】中，点击【报文】新建 CAN(FD) 报文接收窗口。 在报文发送窗口中，可添加并编辑发送报文，支持对每条报文单独配置 ID、数据、发送通道等参数。

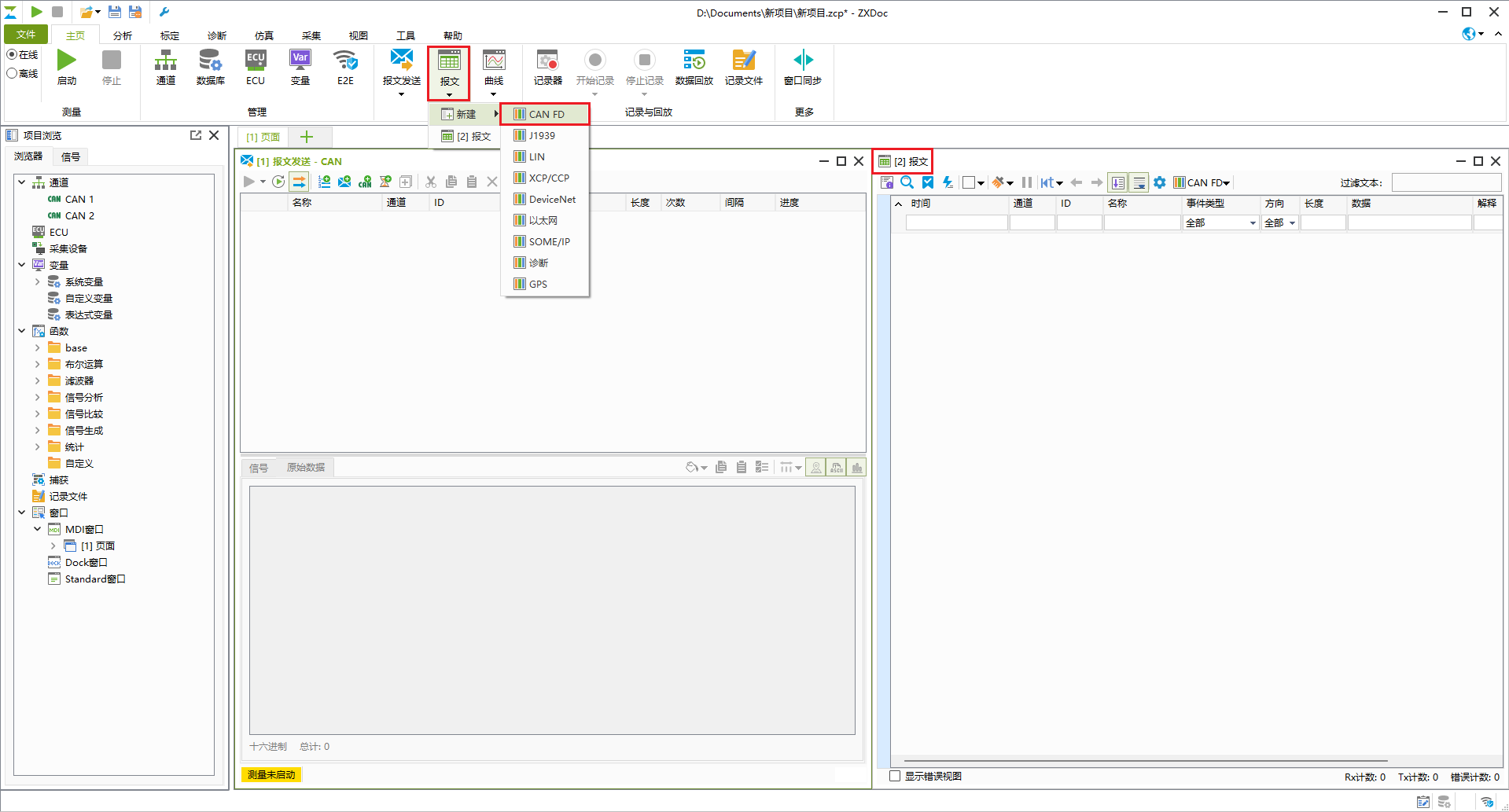

4. 报文接收

参考资料

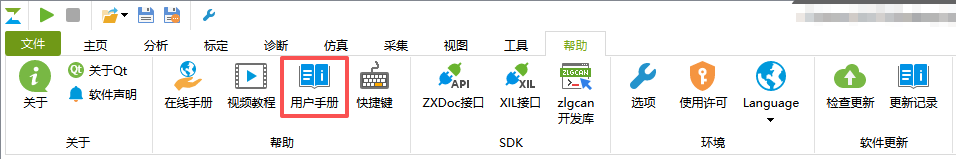

ZXDoc详细使用说明，请在软件中点击【帮助】中的【用户手册】查看。
