ZCANPRO 使用指南

ZCANPRO 是 ZLG 提供的 CAN/CAN FD 调试工具，可进行原始数据收发、数据回放、高层协议分析等操作。使用前请先确认已完成对应设备的驱动安装，并能在 Windows 设备管理器中正常识别硬件。

使用前准备

1. 安装对应的设备驱动。
2. 将设备连接至电脑，并在设备管理器确认设备已被系统正确识别。
3. 按照实际接线连接 CANH、CANL 与必要的终端电阻。

基础使用流程

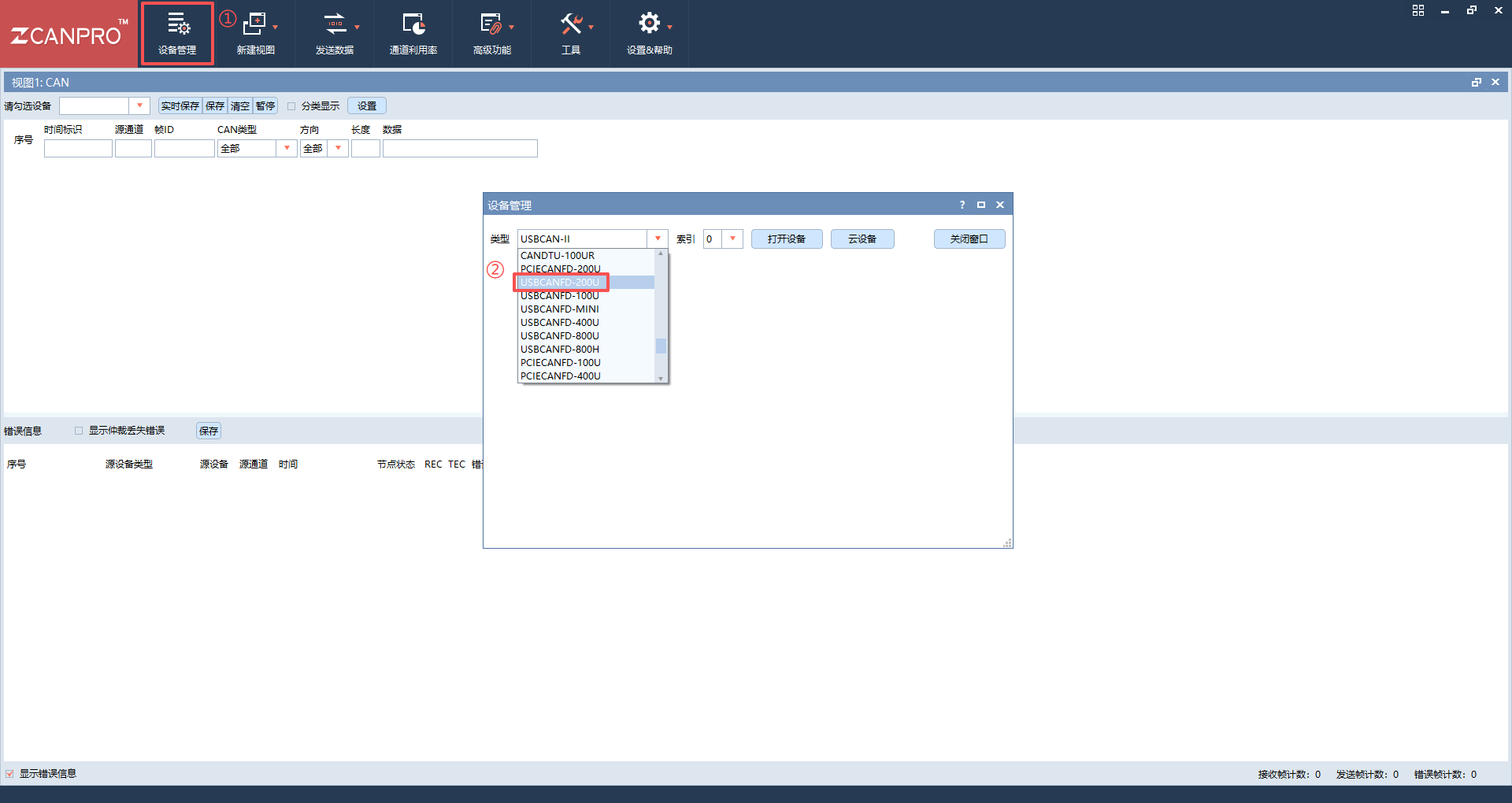

1. 在设备类型中选择当前连接的硬件型号，例如 USBCANFD-200U、USBCANFD-400U、USBCAN-II 等。
2. 选择索引打开设备

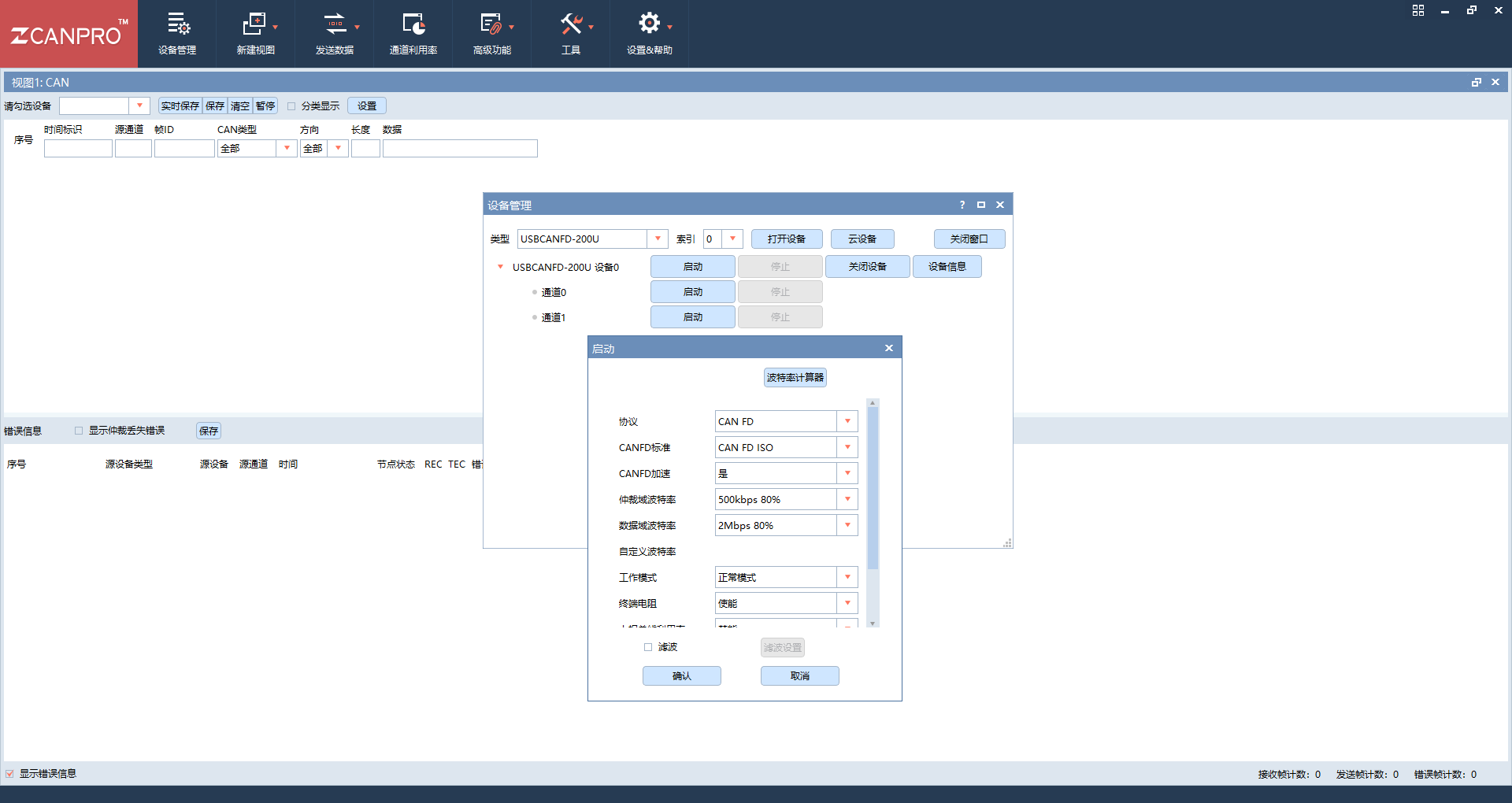

3. 启动通道，根据总线环境配置波特率；如果使用 CAN FD，还需要配置仲裁域与数据域波特率。
4. 在接收窗口确认总线是否有报文输入。

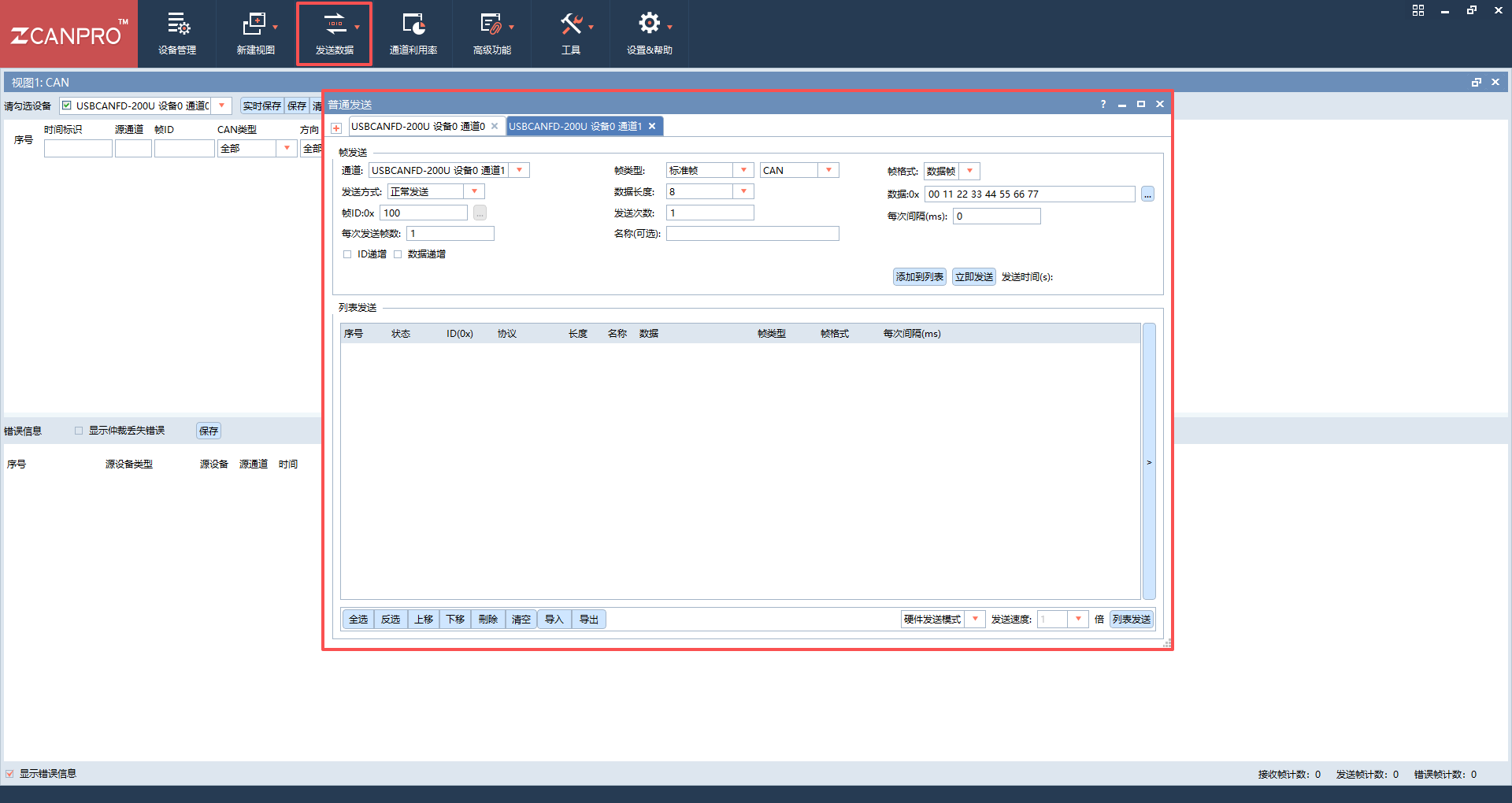

5. 如需发送报文，可在发送数据进行操作。

参考资料

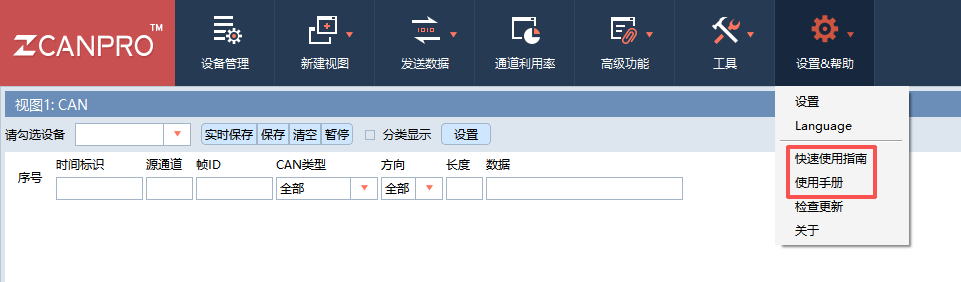

ZCANPRO详细使用说明，请在软件中的帮助一栏中查看。
