CANtest 使用指南

CANtest 能够帮助用户进行基础CAN数据的收发，以及监测CAN总线上的数据，适用于USBCAN-Ⅱ、USBCAN-2E-U等设备。

使用前准备

1. 安装对应的设备驱动。
2. 将设备连接至电脑，并在设备管理器确认设备已被系统正确识别。
3. 按照实际接线连接 CANH、CANL 与必要的终端电阻。

基础使用流程

CANtest 下载链接： https://manual.zlg.cn/web/#/314/12508

1. 解压后，按默认选项下一步即可完成安装。

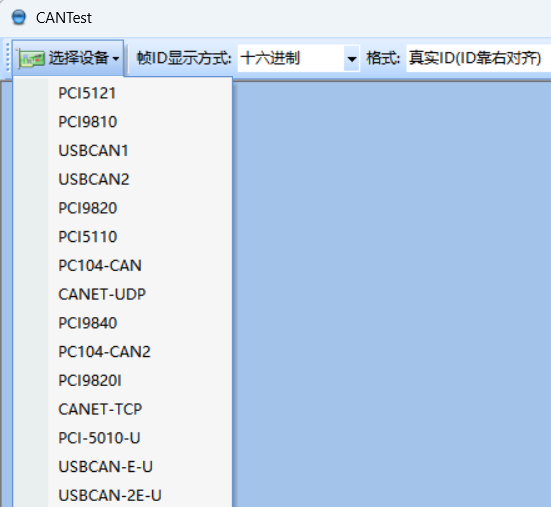

2. 打开CANTest后，在【选择设备】中选择当前连接的硬件型号。

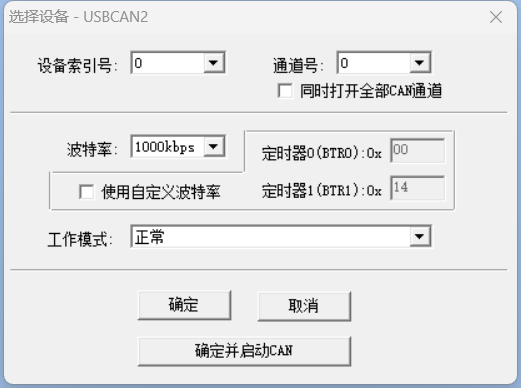

3. 配置并绑定通道
   • 选择【设备索引号】和【通道号】
   • 选择【波特率】
   • 选择【工作模式】
   • 点击【确定并启动CAN】

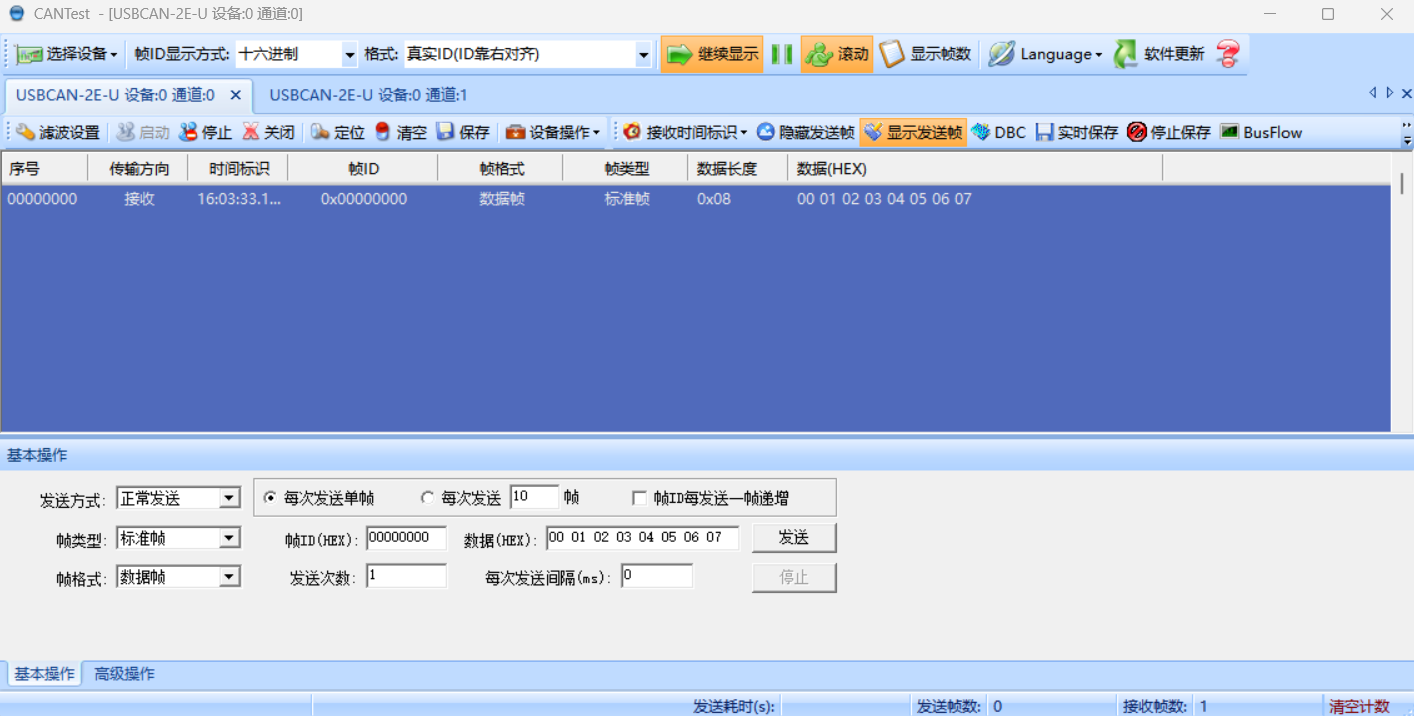

4. 即可在对应通道页面完成收发报文操作。
