PLIN 系列

PLIN（Local Interconnect Network）系列替代产品。

简介

我们提供完全兼容 PLIN 协议的替代产品，支持 LIN 总线通讯。LIN（Local Interconnect Network）是一种低成本的串行通讯协议，主要用于汽车车身电子系统中的分布式控制单元之间的通讯。

基本特性

• USB 接口：支持 USB 全速模式，兼容 USB 1.1、USB 2.0、USB 3.0
• LIN 协议：支持 LIN 1.3、LIN 2.0、LIN 2.1、LIN 2.2 规范
• 波特率调节：支持标准 LIN 波特率
• 兼容性：完全兼容 PLIN API
• 电气隔离：提供电气隔离保护
• 时间戳：高精度时间戳记录
• 总线监测：支持总线负载测量和错误帧检测

系统要求

• 计算机上空闲的 USB 接口 (USB 1.1、USB 2.0 或 USB 3.0) 或与计算机相连的自供电 USB 集线器
• 操作系统：
  • Windows 11、Windows 10、8.1、7 (32/64 位)
  • Linux (32/64-bit)
  • MacOS

产品资料

PLIN 配套资料可从网盘直接下载： https://bj4633.apps.aliyunfile.com/disk/s/P6wa6z3J2Tz

驱动安装

Windows

1. 解压 PEAK-System_Driver-Setup.zip
2. 双击 "PeakOemDrv.exe" 进行安装

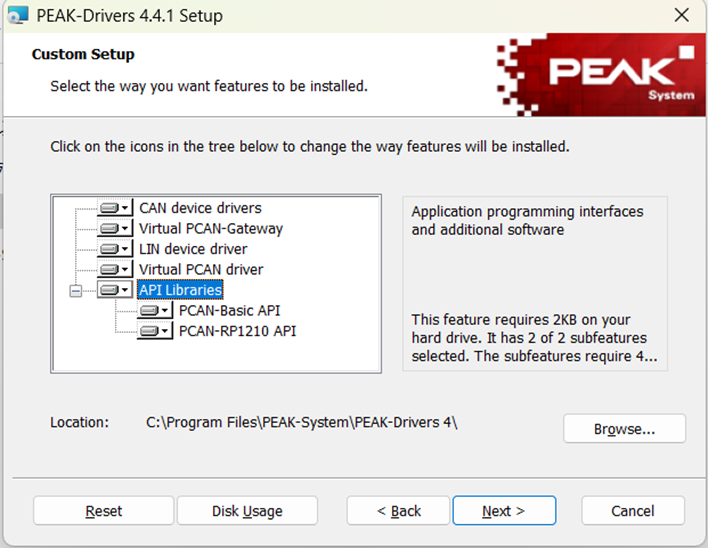

3. 按照驱动提示安装即可 在安装过程中选择界面时，选择 LIN device driver。如果有 CAN 设备，也可以同时选择 CAN 部分。

Linux

前往<www.peak-system.com/quick/PLIN-Linux-Driver> 下载最新的 LIN driver for Linux 压缩包。

解压驱动包

tar -xzf peak-lin-driver-x.x.x.tar.gz
cd peak-lin-driver-x.x.x

编译安装

sudo make
sudo make install

加载驱动

sudo modprobe plin

检查驱动状态

ls /sys/class/plin
# 输出示例: plin0  plin-usb-0  version

引脚定义

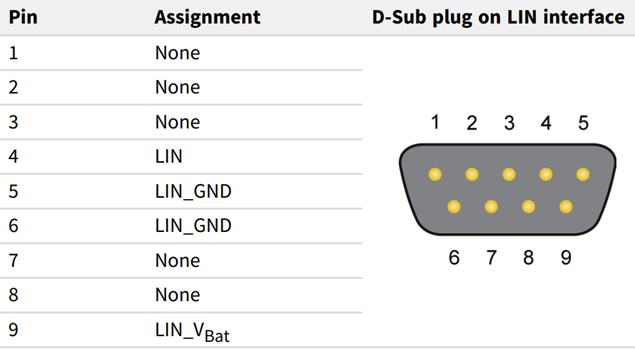

9 针 D-Sub 接口引脚分配

引脚	功能
4	LIN 总线
5	GND
6	GND
9	辅助电源 6-28V

设备连接

USB-LIN 连接到 PC 之后，LIN 端的连接除了 LIN 线，还需要供电。

连接说明

• LIN 总线：连接到引脚 4
• 接地：引脚 5 和 6 共地
• 辅助电源：引脚 9 连接 6-28V 辅助电源

注意事项

• 一般供电 12V 即可，建议不要超过 18V
• 如果 USB-LIN 和它连接的 LIN 节点使用的是不同的电源，那么需要共地才能正常通信

状态指示灯

安装好驱动后，将 USB-LIN 设备连接到电脑上，设备 LED 指示灯状态如下：

LED 状态	状态含义
绿灯常亮	设备已连接上系统驱动
绿灯缓慢闪烁	LIN 接口初始化比特率有效；软件已连接上 LIN 接口
绿灯快速闪烁	LIN 总线上有数据传输
