PCAN (CAN2.0) 系列
1. 产品概述
PCAN (CAN2.0) 系列是专为工业自动化、汽车电子开发设计的 USB 转 CAN 适配器。本系列产品完全兼容德国 PEAK-System 的 PCAN-USB 协议，旨在为用户提供高可靠性、高性价比的替代方案。 根据用户对兼容深度、固件升级需求及成本预算的不同，提供从基础兼容型到全功能增强型的三种选择。
- 完全兼容：无需更改现有软件架构，支持原生 PCAN 驱动
- 工业级防护：内置 1500 $V_{rms}$ 电气隔离，有效保护 PC 免受浪涌与静电干扰
- 即插即用：紧凑型设计，适用于实验室开发及移动现场调试
2. 硬件规格
2.1 型号对比
本系列提供三种型号，区别如下：
| 特性项目 | 基础款：PCAN2 Plus | 性价比：PCAN C | 推荐：PCAN C Plus |
|---|---|---|---|
| 固件方案 | 兼容方案 | 原厂方案 | 原厂方案 |
| 兼容性 | 95% | 99.9% | 100% |
| 固件升级 | 不支持 | 支持 | 支持 |
| 驱动版本 | 4.2.1 及以上 | 所有版本 | 所有版本 |
| USB 线长 | 0.8m | 0.8m | 1.5m |
| 核心定位 | 成本敏感、基本监控 | 进口平替、国产化需求 | 高品质不二之选 |
2.2 引脚定义 (DB9)
注意：务必确认总线连接符合以下定义，错误的接线可能导致设备不工作或损坏。
| 引脚 | 信号 | 说明 |
|---|---|---|
| 2 | CAN_L | CAN Low 信号线 |
| 7 | CAN_H | CAN High 信号线 |
| 3 | GND | 接地 |
| 其他 | NC | 悬空（不连接） |
3. 软件与驱动生态
由于硬件协议层完全兼容，本产品可直接接入 PCAN 全套生态系统。
- 官方软件：支持 Windows 监视器 PCAN-View，提供实时报文收发、错误帧监控
- 开发接口：支持 PCAN-Basic API。用户可使用 C++、Python、C#、LabVIEW 等语言进行二次开发
- 三方兼容：无缝支持常见第三方软件（如：Busmaster、TSMaster、EcuBus 等）
- 多平台支持：
- Windows: 11 / 10 / 8.1 / 7 (32/64-bit)
- Linux: 基于 Chardev 或 SocketCAN 驱动
- MacOS: 支持 MacCAN 驱动库
4. 操作说明与指示灯
4.1 产品资料与驱动
PCAN C配套资料可从网盘直接下载： https://bj4633.apps.aliyunfile.com/s/v7wvm42pgh3
详细驱动安装过程参考 PCAN 驱动安装
4.2 指示灯逻辑
PCAN 系列适配器通过双色指示灯定义设备状态。请先确认您的产品批次，请对应您的型号查看:

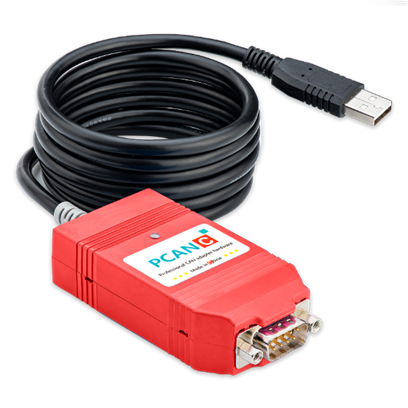

PCAN-C-USB
| 状态 | 含义 |
|---|---|
| 橙/绿交替慢闪🟠🟢 | 设备已连接，等待启动 |
| 橙灯常亮🟠 | 驱动已识别，处于就绪状态 |
| 绿灯常亮🟢 | 仅上电，驱动未安装/识别失败 |
| 橙/绿灯快闪🟠🟢 | 数据收发中 |

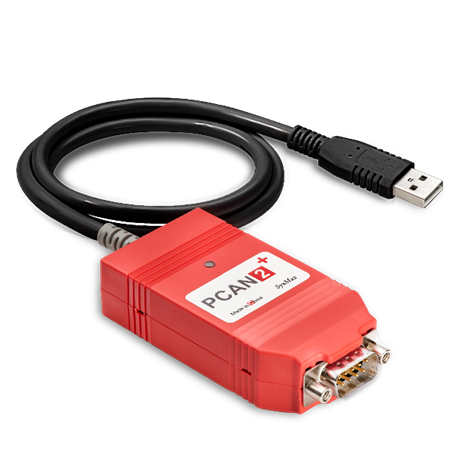

PCAN2-Plus
| 状态 | 含义 |
|---|---|
| 红/绿交替慢闪🔴🟢 | 驱动未安装 |
| 红灯常亮🔴 | 连接异常 |
| 绿灯常亮🟢 | 设备已就绪 |
| 红/绿灯快闪🔴🟢 | 分别代表正在接收/发送数据 |
4.3 终端电阻配置
高速 CAN 总线 (ISO 11898-2) 必须在总线两端配置 120 欧姆终端电阻。终端电阻防止干扰信号的反射，保证连接 CAN 节点（CAN 接口、控制设备）的收发器正常工作。
PCAN-C-USB 默认未内置终端电阻，若需要在适配器端接入终端电阻，可联系您的供货商，采购符合 9 针 D-Sub 接口的终端电阻配件。
5. 供货清单
- PCAN2 Plus / PCAN C 标准包：
- CAN 适配器主体
- DB9 转接板
- PCAN C Plus 全能包：
- CAN 适配器主体 (1.5m 线)
- DB9 转接板
- 120Ω 终端电阻
- 一字螺丝刀
- 杜邦测试线
