TSMaster 快速上手

TSMaster 是一款功能强大的总线分析软件。为了帮助你快速完成从安装到通信的过程，本文总结了不同硬件设备的配置要点及常见问题的解决方案。

1. 资源准备

在开始之前，请确保已获取以下资源：

• 软件下载：同星智能官网下载中心
• 官方教程：TSMaster 基础使用参考文档

2. 硬件兼容性速查

TSMaster 对不同硬件的支持方式有所不同，请根据你的设备选择匹配的模式：

设备类型	连接模式	是否支持 CAN FD	通道选择
PCAN / PCAN-FD	直连模式	❌ 不支持 (仅限 CAN 2.0)	PEAK CAN
PCAN Vector虚拟通道	桥接模式	✅ 支持	Vector VIRTUAL
SM1610	直连模式	✅ 支持	VN1610

注意

由于软件兼容性限制，PCAN 设备在 TSMaster 中即便硬件本身支持 FD，也只能以 CAN 2.0 协议运行。如需使用 CAN FD，建议优先选择桥接方案。

3. 核心配置流程

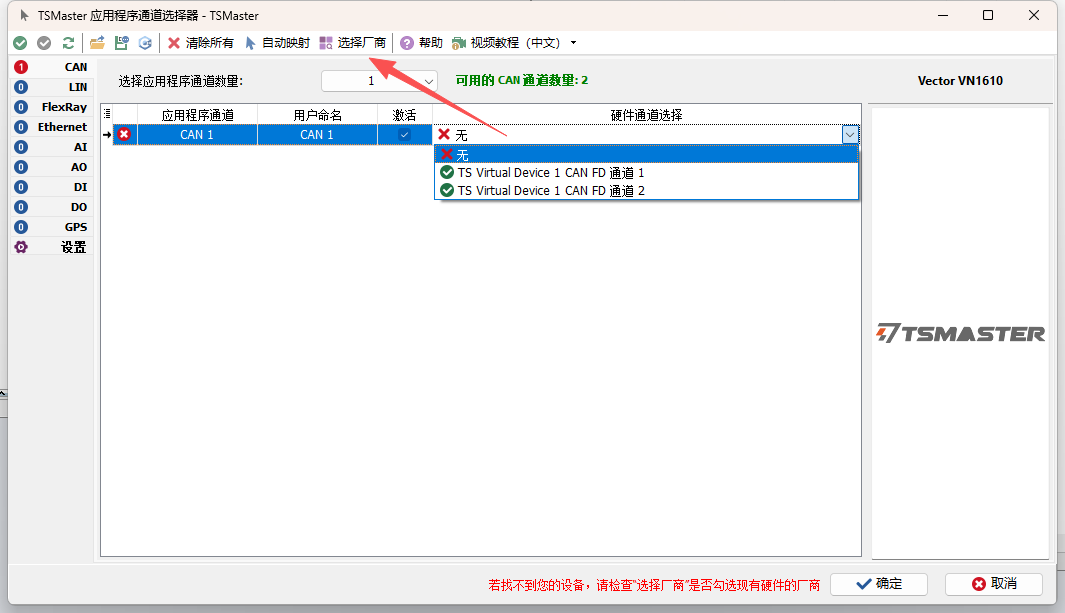

3.1 厂商驱动勾选（解决"找不到通道"问题）

如果你在"通道选择"列表中看不到你的设备，通常是因为对应的厂商驱动未在菜单中勾选。

操作路径：菜单栏 → 选择厂商 (Hardware Vendor)

配置建议：

• 使用 SM1610 或 Vector 桥接：勾选 Vector
• 使用 PCAN：勾选 PEAK

勾选后，在通道选择界面即可看到对应的虚拟通道或物理硬件。

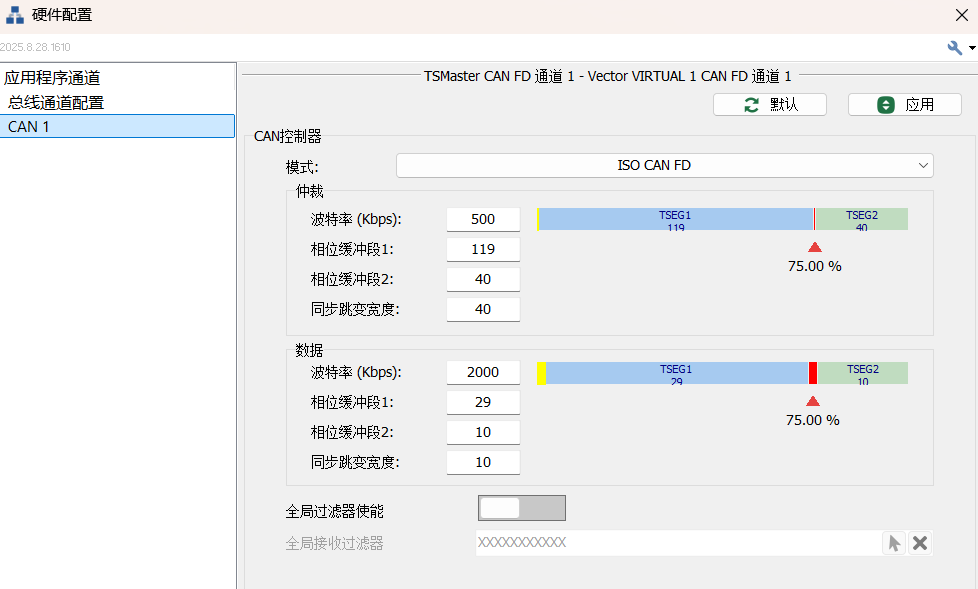

3.2 波特率与位时序（解决"通信报错/Error Frame"问题）

这是TSMaster使用过程中最容易踩坑的地方。仅修改波特率数值，不修改位时序参数。

问题所在：TSMaster 默认提供 500k/2M 的配置。当你手动修改波特率（如改为 250k）时，软件并不会自动计算最优的位时序（Bit Timing）参数。

后果：若位时序（采样点、同步跳转宽度等）与总线不匹配，会导致严重的通信错误。

推荐方案：

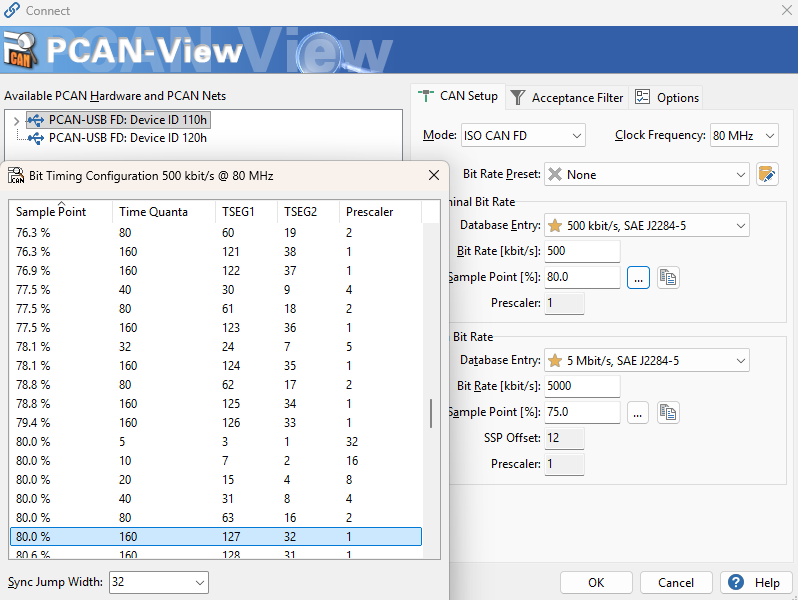

在 TSMaster 的"硬件配置"中，根据 PCAN-View 提供的参数手动填写对应的位时序数值。

深度参考：关于波特率参数的详细配置原理，请参考此技术文章。
