终端电阻详解

跳转配置方法：SYSMAX 终端电阻配置方案

作用原理

在CAN通讯中，终端电阻是必不可少的，其核心作用在于优化信号质量与提高系统可靠性：

增强抗干扰能力

总线处于"隐性"状态时负载阻抗大,易受外界极小能量干扰导致误触发"显性"信号。通过增加负载电阻可有效抑制差模干扰噪声。

加速电平转换

由于总线存在寄生电容,数据传输时的充放电过程会影响波形。负载电阻可协助寄生电容快速放电,确保总线迅速回归隐性状态。

消除信号反射与振铃

当信号在高转换速率下遇到阻抗不连续点时会产生反射。在末端并联与特征阻抗匹配的电阻可吸收反射能量,避免产生影响通讯的"振铃"现象。

连接方式

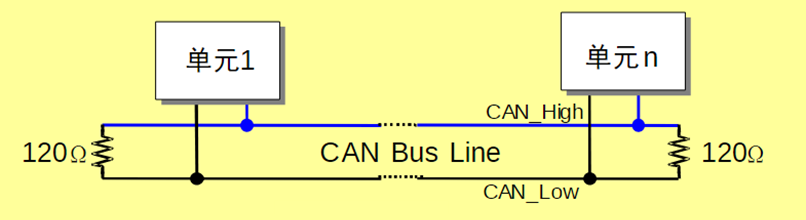

终端电阻的连接方式很简单——无论有多少节点，只需头尾各接一个120Ω电阻。

监测方法

万用表调至电阻档，测量CAN_H—CAN_L电阻值即可。 一般下电测量即可，若是使用可控终端电阻的设备，则需要带电测量。

检测结果：

• 60Ω→终端电阻串联正常✅
• 120Ω→只有一个终端电阻❌
• 无穷大→没有终端电阻❌
• 小于60Ω→接了多个电阻❌

SYSMAX 终端电阻配置方案

针对不同的工程应用场景,SYSMAX 适配器产品提供了硬件控制与软件控制两种灵活方案。

DB9 转接板硬件方案

我司产品配套的 DB9 转接板集成了 120Ω 板载电阻。用户可通过物理拨码开关快速切换电阻状态:

拨码开关状态	功能说明
ON	接入转接板上的 120Ω 终端电阻
OFF	断开转接板上的终端电阻

PCAN FD 系列软件控制(软控)方案

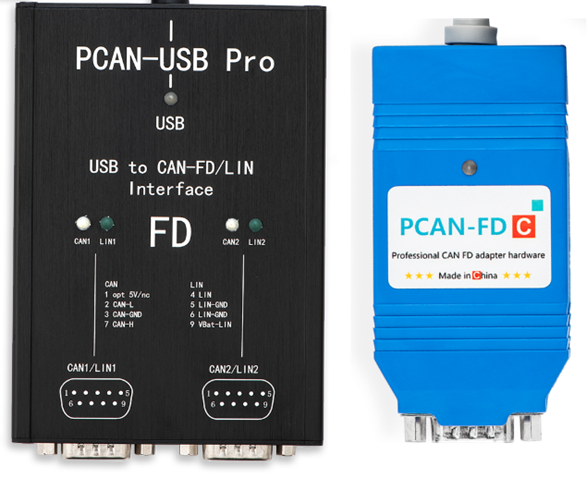

PCAN FD 系列产品(如 PCAN-USB Pro)内置了软控终端电阻。该方案具有以下技术优势:

• 更佳性能:内置电阻更接近通讯末端,防反射效果更优
• 高集成度:无需外接电阻或转接板,简化现场布线

软控电阻配置步骤

配置完成后,电阻状态将保存在设备内部,即使掉电也无需重复设置。

1. 环境准备:

• 接入设备，确认设备处于等待连接状态
• 在产品对应提供的资料包中，下载解压SysMAX_固件升级工具
• 打开SysMax_PCAN_Tool.exe

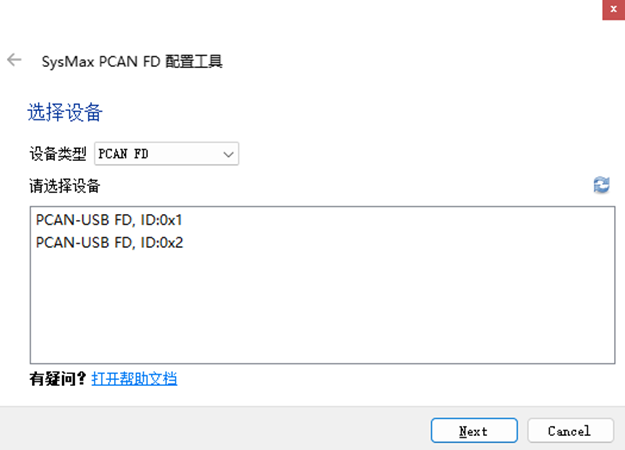

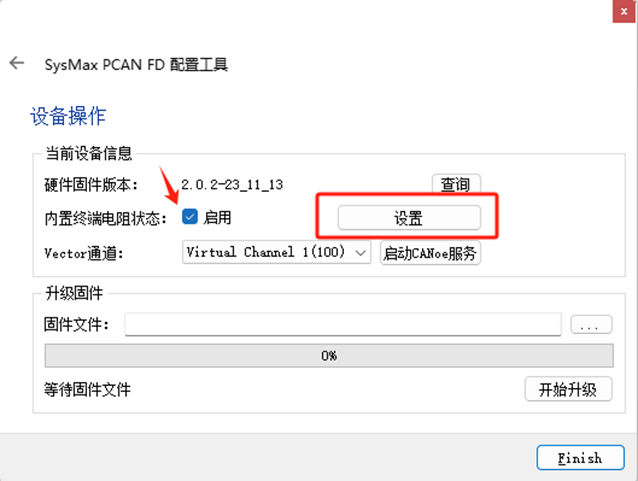

2. 选择设备: 3. 启用配置: 勾选"启用内置终端电阻"复选框,点击"设置"按钮 4. 完成退出: 设置成功后，点击Finish直接关闭窗口即可

更改内置电阻后，设备指示灯颜色与未设置时显示对应相反。

波形验证

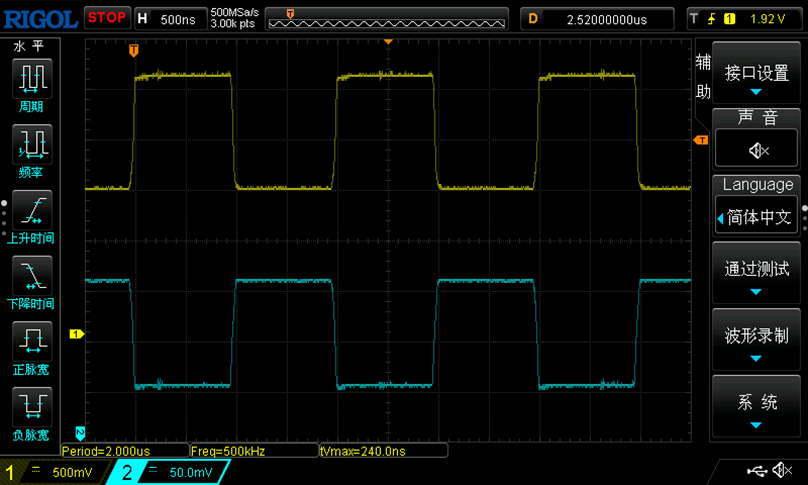

通过启用内置软控终端电阻后,在不使用任何外接电阻的情况下,通过示波器抓取的 CAN 通道波形显示:

• 信号边缘平整
• 无明显过冲或振铃
• 通讯波形完全符合规范要求
